机器简介：
高速激光喷码设备系我司第四代高速激光喷印系统，采用集成化、模块化设计，标准化制造，集：小型化、高度灵活性、高速度、操作使用人性化于一体，极大的提升了产品综合能力。
1：无需上门维修，24小时解决售后维修
采用全铝合金和型材搭配设计，每段可独立拆装，维修时，不需打包即可快速将损坏的部分发回总厂，24 小时完成维修并发回客户。且傻瓜式、容错设计，无经验也能完成拆装。
2：移动安装便捷

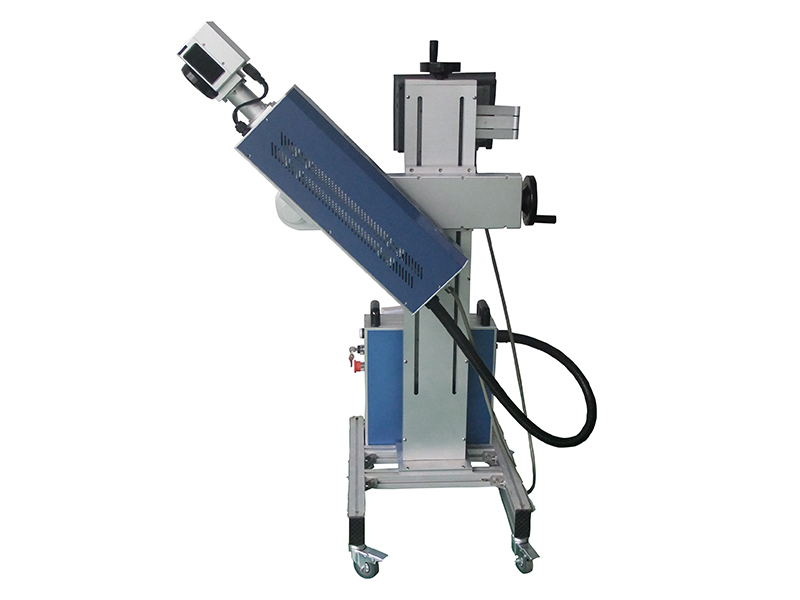

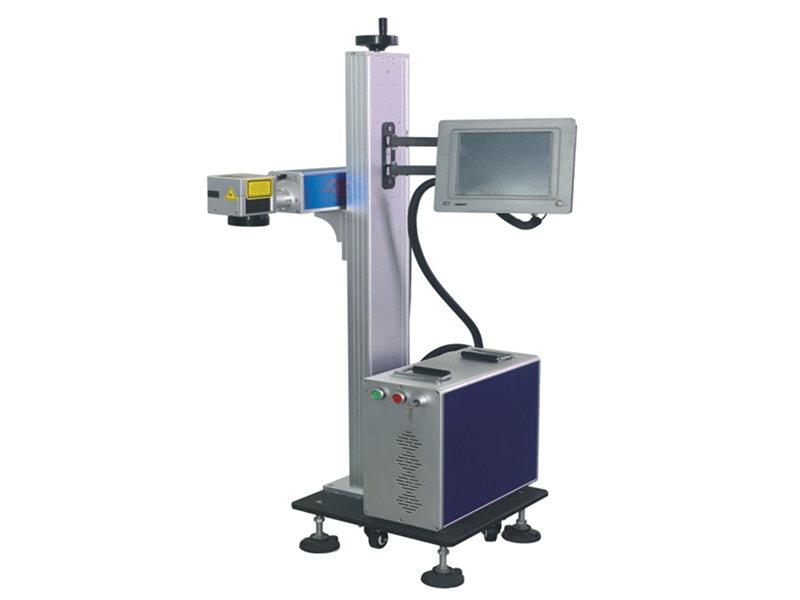

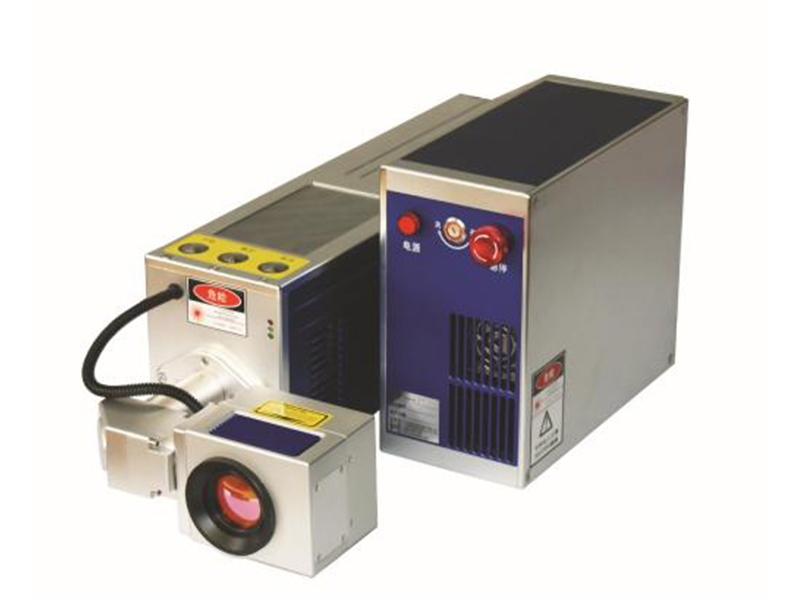

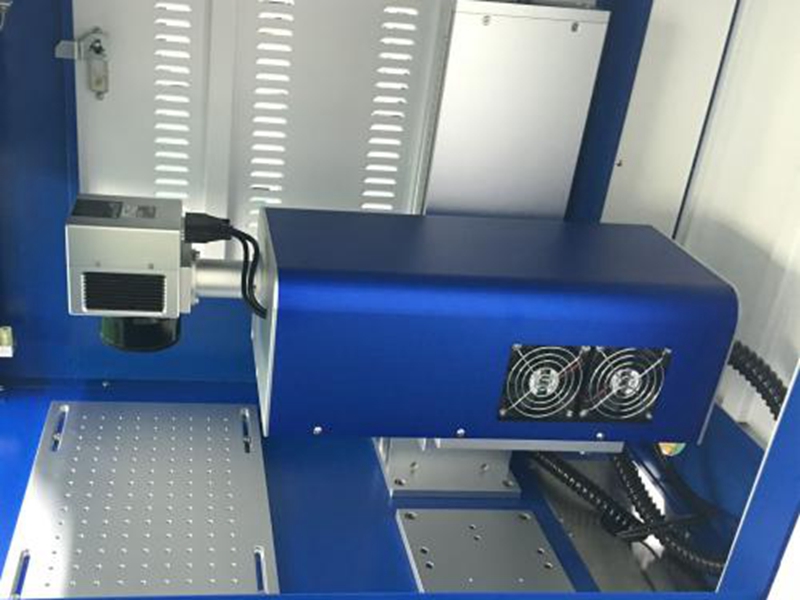

全铝合金支架（重量轻、结构稳、杜绝生锈），地脚是四个万向轮（方便移动，无需搬运），十字调节系统（上下前后都可调节），另外还有独立的光路旋转结构（可打印产品不同的角度）。电源箱、光路分体式设计（电源箱、光路均拥有独立的散热风扇，保障机器工作稳定。）
3：集成式的设计，更加稳定可靠
全新式设计的控制系统，引入微处理器技术，对激光源、振镜、软件、控制器、指示、电源、等组件和信号系统进行集中式管理和控制，无漏光，防烧毁，大大提高稳定性和安全性。
4：最新设计的红光对焦功能
内置红光辅助对焦系统即两点重合就是镜头的焦距，从而可以实现快速对焦，无需标尺辅助和测试。
5：自主研发设计

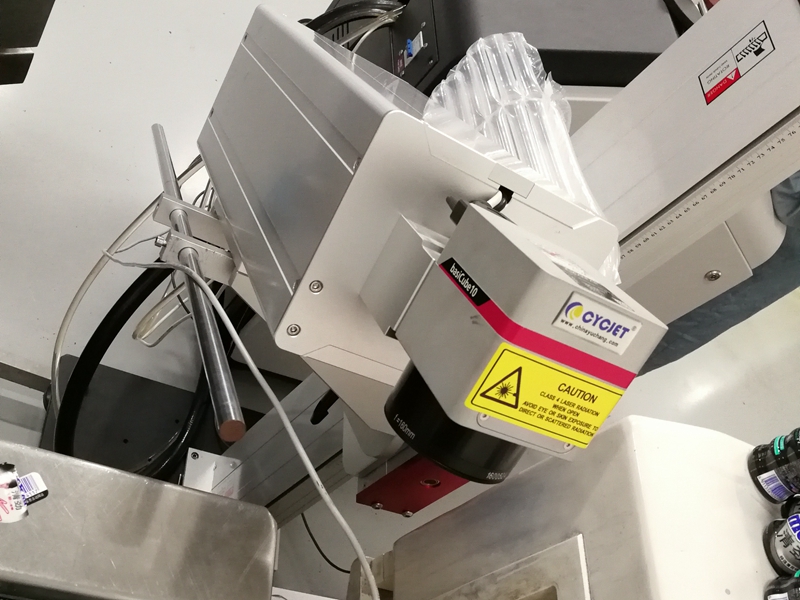

扫描振镜拥有独立金属结构，可以实现0-360度任意角度调节，能够适应客户现场的生产线有斜面不平等工作环境。
6：WinCE触摸屏控制系统
响应速度快，运行稳定，抗干扰，断电保持数据，解决了误喷、喷、卡顿、死机、喷印效果扭曲等现象。而且操作简洁直观，类似 IPAD 交互设计，易学易用、上手容易，远远降低了培训难度。
7：专业的软件功能
软件专业针对流水线高速喷码设计，能实现日期时间自动生成、编码跳号、字符文字混排、单双线，填充字体、条码、二维码等多种功能，而且在管线喷码方面可实现精确计米，自由设定间矩，自动匹配管线速度，超长文本打印等各种功能。并且可以实现串口和网口的实时通讯。
8：全新激光光源系统
第四代激光喷码系统采用优质国产CO2激光光源其使用寿命长达2万小时，真正的达到免维护无任何使用耗材，是传统油墨式喷码机和老式激光喷码机的替代者。
2.激光器原理：
CO2激光器中，主要的工作物质由CO₂，氮气，氦气三种气体组成。其中CO₂是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛豫过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO₂激光器中起能量传递作用，为CO₂激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。 CO₂分子激光跃迁能级图 CO₂激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激发的氮分子便和CO₂分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO₂分子从低能级跃迁到高能级上形成粒子数反转发出激光。
|
技术参数：
| 项目型号 | SQ3600 | |
| 应用行业 | 食品、饮料、酒水、医药、管材线缆、日化、包装、电子等 | |

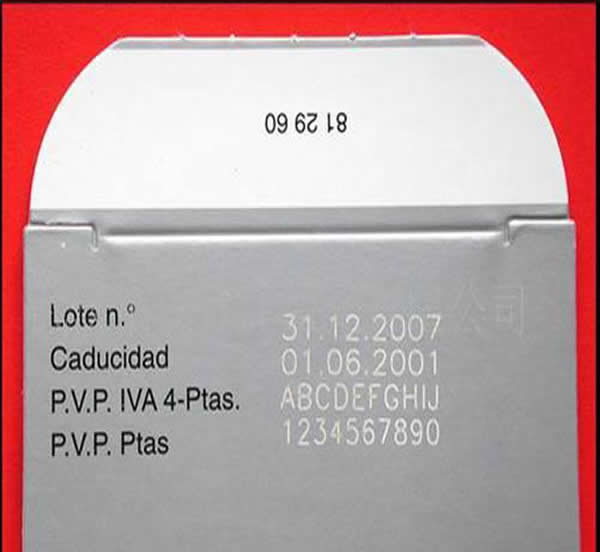

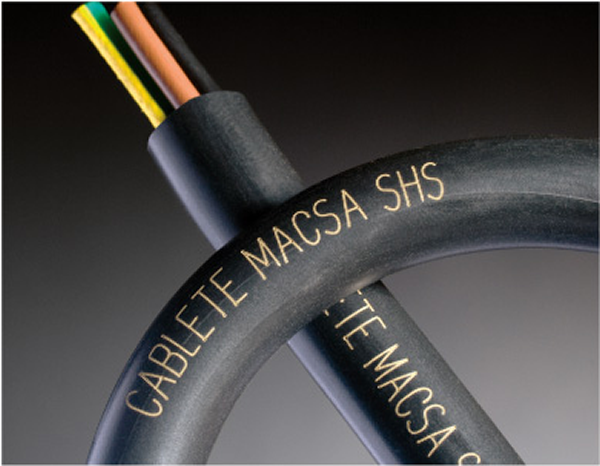

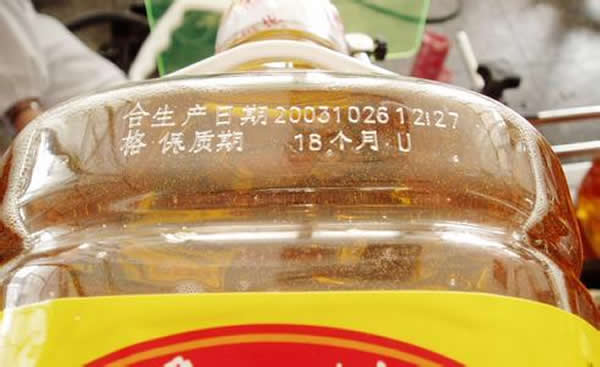

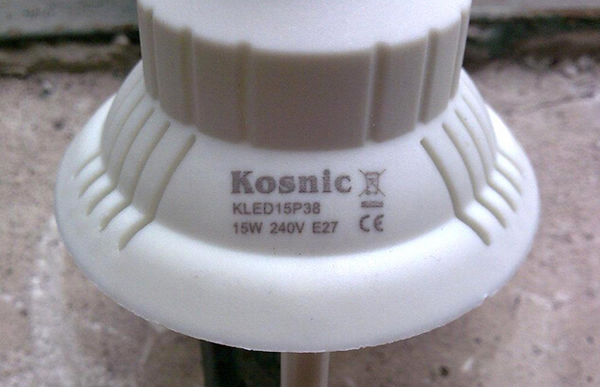

| 标刻材质 | PET、亚克力、玻璃、皮革、塑料、布料、纸盒、橡胶等，如矿泉水瓶、食用油、红酒瓶、食品包装袋等 | |
|
激光整 机特性 |
整机材质 | 全铝结构 |
| 激光输出功率 | ≤60W | |
| 激光器 | 密封式金属射频二氧化碳激光发生器 | |
| 激光波长 | 10.6um | |
| 标刻速度 | ≤12000mm/s | |
| 控制主板 | 工业级高度集成化一体式主板 | |
| 操作系统 | Linux或Windows | |
| 冷却系统 | 常温风冷（无需压缩空气） | |
| 标刻系统 | 激光喷码专用 | |
| 操作平台 | 10.4英寸触摸屏 | |
| 接口 | SD卡接口/USB2.0接口/通信接口 | |
| 数据保护 | 在电源意外断电的情况下，确保用户数据不丢失 | |
| 镜头旋转 | 扫描头可360度任意角度旋转 | |
| 电源要求 | AC220V,50-60Hz | |
| 整机功率 | 1000w | |
| 防护等级 | IP54 | |
| 整机重量 | 80kg | |
| 整机尺寸 | 850mm*520mm*1480mm | |
| 污染等级 | 标刻本身不会产生任何化学物品 | |
|
环境耐抗性 |
存放环境温度 | -10℃-45℃（无冻结） |
| 工作环境温度 | ||
| 存放环境湿度 | 10%-85%（无冷凝） | |
| 工作环境湿度 | ||
|
镜头参数 |
打标范围 | ≤400*400mm（标配90*90mm） |
| 打标划线类型 | 点阵、矢量 | |
| 最小线宽 | 0.03mm | |
| 重复定位精度 | 0.01mm | |
| 定位方式 | 红光定位 | |
| 对焦方式 | 内置双红光对焦 | |
| 打标字符行数 | 在打标范围内任意编辑 | |
| 生产线速度 | 0-280m/min（视产品材质及标刻内容） | |
| 字符类型 | 支持字体类型 | 单线字体/双线字体/点阵字体 |
| 图形文件格式 | PLT格式矢量文件输入/输出 | |
| 文件格式 | BMP/DXF/JPEG/PLT | |
| 图形元素 | 点、直线、圆弧文本、矩形、圆 | |
| 变量文本 | 序列号、时间、日期、计数器、班次 | |
| 条码 | Code39、Code93、Code128、EAN-13等 | |
| 二维码 | QRCode、Data Matrix等 | |
| 在线编辑 | 支持在不停机状况下在线编辑标刻信息 | |
| 软件定制 | 软件可根据用户的生产线各种控制要求进行相应定制和开发 | |
| 产品检测 | 产品检测输入 | NPN/PNP/24V检测器 |
| 产品速度检测 | NPN/PNP/24V/5V/RS422同步器或同步信号 | |
| 技术资料 | 提供设备简易操作手册、详细软件说明（光盘）、相关合格证明 | |
